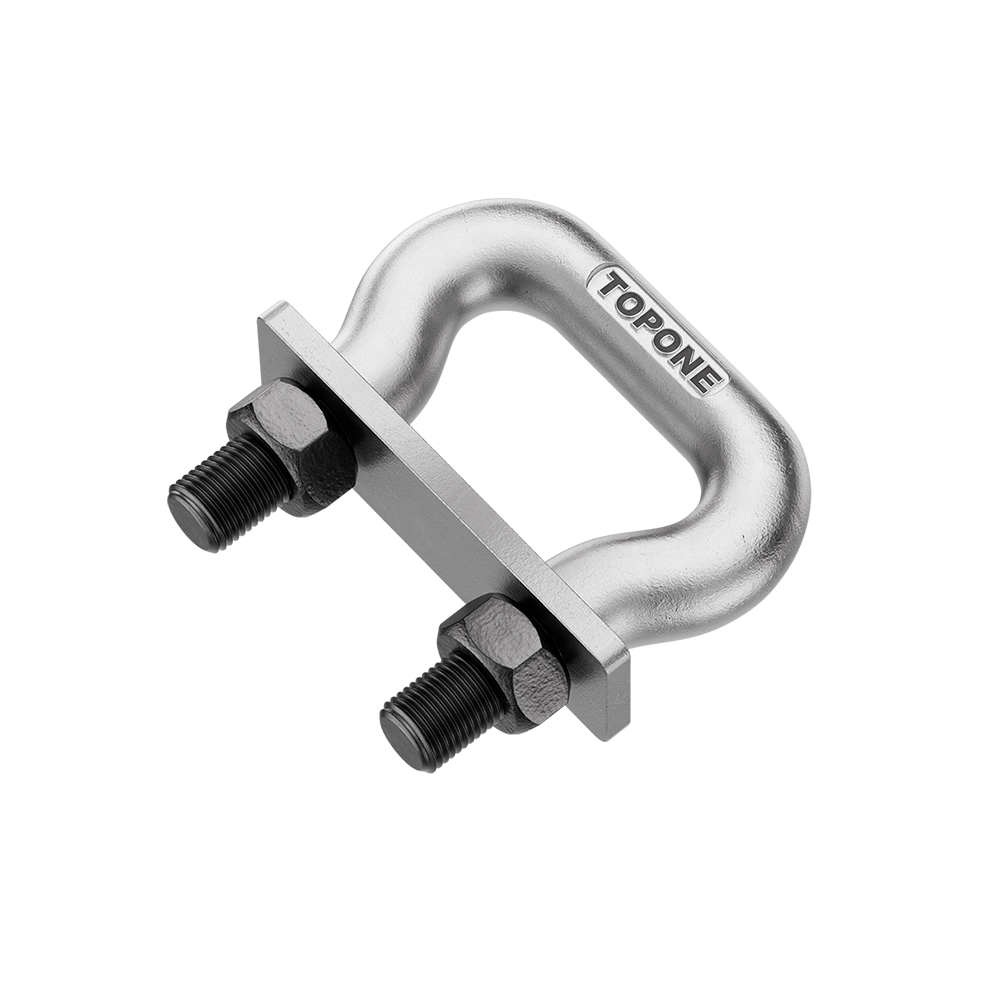

DIN 745&DIN 5699 Bucket Links For Conveyors close left right

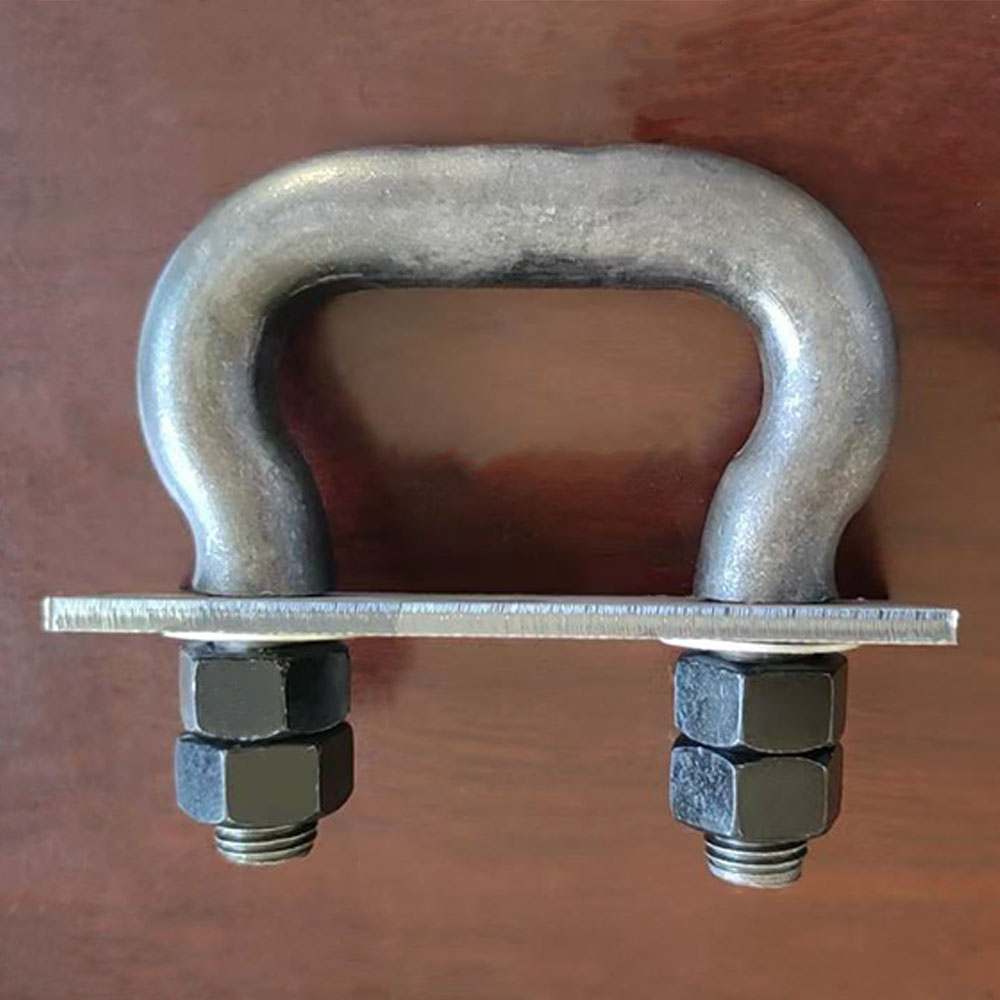

DIN 745&DIN 5699 Bucket Links For Conveyors

DIN 745 elevator chains & DIN 5699 scraper links—precision forged for vertical/flat runs.

Email
    • Introduction
    ItemDIN 745 Bucket Chain LinkDIN 5699 Bucket Chain Link
    Typical ApplicationVertical bucket elevatorsFlat or inclined scraper conveyors
    Basic DesignRound-steel, short-pitch chain; each link carries widened sidebars drilled for bucket boltsFlat-link chain; thick sidebars accept welded or bolted scraper flights
    Common Pitches125 mm, 160 mm, 200 mm142 mm, 177 mm, 250 mm
    Mounting MethodBuckets bolted to pre-drilled sidebar holesScrapers welded directly or fixed with connectors
    Key AdvantagesEven load distribution, fast link replacement, high shock resistanceWide wear face, strong against bending/torsion, ideal for long scraper runs
    Frequent IndustriesCement, grain, fertilizer vertical liftsMetallurgy, coke plants, waste incineration, ash conveying


    Parameter



    pitch
    (mm)    		weight
    shackle
    with 2 nuts    		weight
    plate
    		plate dimensions
    〔 mm〕    		qualities hardened contact areas
    TOPONE 41TOPONE 42TOPONE 5
    tkg/each)kg/each)b₂d₂d3halLDSB
    		MBK(kN)
    45 0.19 0.08 11.5 14 M1040 20 25 75 30 5 10.5 76   106 98
    56 0.39 0.17 15.0 18 M1250 25 32 95 40 6 13.0 115   161 149
    63 0.67 0.20 18.0 21 M1660 30 40 110 40 6 17.0 145   203 188
    70 1.03 0.25 20.0 23 M2068 34 45 120 50 6 21.0 179   251 232
    80 1.26 0.28 23.0 26 M2074 37 45 130 50 6 21.0 237   331 307
    91 2.03 0.50 26.0 29 M2486 43 55 150 60 8 25.0 303   425 393
    105 2.60 0.56 30.0 34 M24100 50 55 165 60 8 25.0 403   565 523
    126 4.42 1.00 36.0 40 M30118 59 70 200 70 10 31.0 580   814 753
    147 6.07 1.10 42.0 46 M30136 68 70 220 70 10 31.0 790   1108 1025
    147 7.33 1.53 42.0 46 M36136 68 85 230 80 12 37.0 790   1108 1025

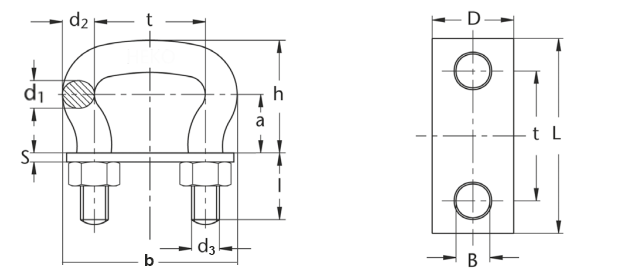

    pitch
    (mm)    		weight
    shackle with
    2 nuts    		weight
    plate
    		plate dimensions
    (mm)    		qualities hardened contact areas
    TOPONE 41TOPONE 42TOPONE 5
    t(kg/each)(kg/each)d₁d₂d3halLDS BMBK〔kN〕
    35 0.14 0.07 10 12 M1043 23 25 65 30 5 10.5 54 74 68
    45 0.26 0.08 13 15 M1253 28 30 75 30 5 13.0 88 119 110
    56 0.43 0.17 16 18 M1464 34 35 95 40 6 15.0 129 175 162
    63 0.63 0.20 18 21 M1671 37 40 110 40 6 17.0 170 230 213
    70 0.97 0.25 20 23 M2080 42 45 120 50 6 21.0 207 280 259
    80 1.26 0.28 23 26 M2089 47 45 130 50 6 21.0 269 364 337
    91 1.85 0.50 26 29 M2499 52 55 150 60 8 25.0 339 458 424
    105 2.50 0.56 30 34 M24114 60 55 165 60 8 25.0 458 620 574
    126 4.25 1.00 36 40 M30134 71 65 200 70 10 31.0 646 875 810
    136 6.48 1.46 39 44 M36146 76 75 220 80 12 37.0 771 1027 950
    147 7.08 1.56 42 47 M36157 81 75 230 80 12 37.0 887 1200 1110


    Standards
